Le Spirale est un moyen de Contre Mesure Electronique (CME) destiné à assurer l'auto-protection du Mirage 2000.
Le Spirale est en fait

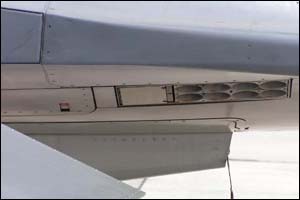

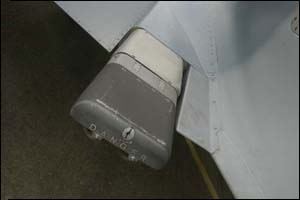

un système complet intégré de CME. Il se compose sous sa forme la plus visible de deux lance-leurres à largage horizontal (2 x 112 EM) plaqués au fuselage à la jonction fuselage/volets ainsi que de deux lance-cartouches à largage vertical (2 x 16 cartouches IR ou EQ) "noyé" sous le fuselage dans sa partie arrière. A ceci s'ajoute l'unité de gestion et l'unité de traitement analogique. Le Spirale peut être couplé - comme on pu le voir sur les Mirage 2000 déployés au dessus de l'Afghanistan - aux Détecteur de Départ Missile (DDM) (IR) montés sur les pylones d'emport des Magic II.
|
 |
| |
|
|
|
| |
|
|
|
| |
|
|
L'un des avantages non négligeable comparé à d'autres systèmes de CME plus anciens est que le Spirale n'engendre pas de trainée du fait de sa complète intégration dans la cellule de l'avion. |
|
| |
|
|
|
|
| |
|
|
 |
|
 |
|
| |
|
|
copyright Jean-Yves Stollesteiner |
|
copyright Olivier Pinsolle |
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
|
|
| |
|
|
FICHE TECHNIQUE |
|
| |
|
|
|
|
| |
|
|
Constructeur : - |
|
| |
|
|
|
|
| |
|
|
Caractérisques :
- Longueur : #N/A m
- Envergure : #N/A m
- Diamètre : #N/A m
- Masse : #N/A kgs
Equipements :
- 2 lance leurres à largage horizontal (2 X 112 EM our IR)
- 2 lance leurres à largage vertical (2 x 16 cartouches IR ou EQ)
- unité de traitement analogique
- unité digitale de gestion
- détecteur de départ missile
|
Avions porteurs :
- Mirage 2000C, B, N, D, -5
- Rafale
|
|
| |
|
|
|
|
| |
|
|
